Styrd borrning: Vad, när och hur?

I tät stadsmiljö och känslig natur krävs lösningar som minimerar grävning, buller och trafikstörningar. Här spelar tekniken en avgörande roll. Med rätt planering kan ledningar och kablar passera under vägar, järnvägar och vattendrag utan omfattande schakt. Resultatet blir snabbare byggtid och lägre påverkan på omgivningen. Styrd borrning (HDD) är en schaktfri metod för att installera rör och kablar under hinder som vägar, järnvägar och vattendrag. En styrbar borr leds längs en planerad bana, hålet vidgas, och ledningen dras in snabbt, exakt och med liten markpåverkan.

Så fungerar metoden

Styrd borrning bygger på tre tydliga steg som minimerar risk och tid i fält.

Förstudie och banläggning

Kartunderlag, ledningsanvisning och markdata ligger till grund. Operatören planerar en tredimensionell borrprofil med start- och målgrop, önskat djup och acceptabla kurvradier. Noggrann banläggning minskar materialspänningar i ledningen och ger förutsägbar produktion.

Pilotborrning med styrning

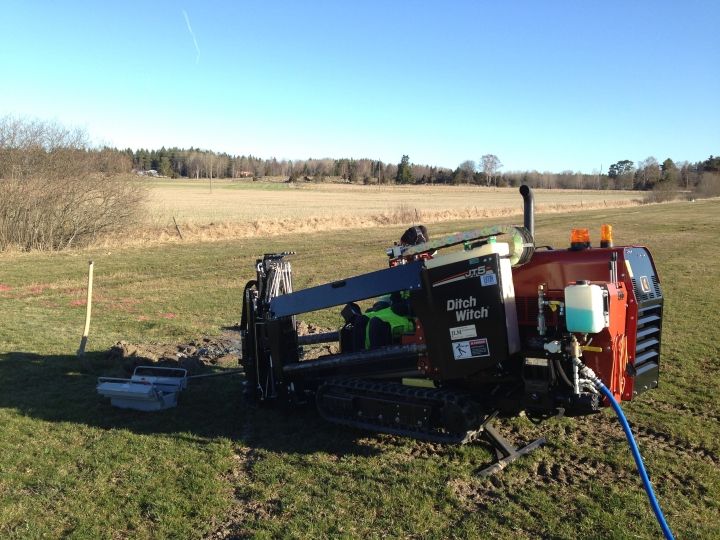

En styrbar borrspets med inbyggd sond leds fram genom marken. Operatören följer sondens signaler med en mottagare ovan mark och justerar riktningen i realtid. Pilotspåret blir själens linje som alla efterföljande verktyg följer.

Upprymning och indragning

När pilotspåret är framme byts spetsen mot upprymmare som successivt vidgar hålet till önskad diameter. Därefter kopplas draghuvud och ledning på och dras tillbaka längs samma bana. Rör av PE, stål eller duktilt gjutjärn används beroende på media och krav.

När metoden gör störst nytta

Styrd borrning skapar värde när schaktning ger stora störningar eller inte är möjlig.

Stad och trafik

Underfarter av större gator, spår och rondeller kan lösas utan att stänga av trafiken. Start- och målgroparna kräver liten yta och kan placeras smart i sidolägen.

Känsliga miljöer

Korsningar under vattendrag, våtmarker eller kulturmiljöer genomförs utan öppna schakter. Den begränsade markpåverkan minskar risken för erosion och sedimenttransport.

Långa sträckor med krav på lutning

VA-ledningar behöver ofta definierad lutning och låg avvikelse. HDD ger kontroll över höjd och riktning och kan hålla snäva toleranser över långa avstånd.

Breda användningsområden

Vatten och avlopp, el och fiber, gas och fjärrvärme alla gynnas av en metod som minskar störningar och kortar byggtid. För fiber och el är den låga schaktvolymen och snabba etableringen särskilt värdefull.

Planering, risker och kvalitetssäkring

God planering är nyckeln till en lyckad installation och en stabil drift över tid.

Geoteknik och ledningsanvisning

Uppdaterade kartunderlag och utsättning av befintliga ledningar minskar risken för skador. En geoteknisk bedömning visar var marken behöver extra stabilitet eller var styrbarheten kan påverkas.

Tillstånd och miljö

Planering för hantering av borrvätska, uppsamling av spill och återvinning ingår. En frac-out-plan beskriver hur man snabbt agerar om vätska skulle pressas ut i mark eller vatten. Ett systematiskt miljöarbete skyddar närmiljön och minskar kostnader.

Dimensionering och materialval

Rätt rörmaterial matchas mot markens egenskaper, med hänsyn till dragkrafter och böjradier. Skarvar, svetsar och draghuvuden dimensioneras för den högsta förväntade lasten under indragningen. Övervakning av dragkraft och rotation under körning förebygger skador.

Styrning och dokumentation

Kontinuerlig loggning av djup, lutning och position ger spårbarhet och underlättar framtida underhåll. En tydlig as-built redovisning säkrar att driftsorganisationen vet var ledningen ligger och vilka toleranser som uppnåtts.

Säker arbetsplats

Väl utformade start- och målgropar, separerade flöden för maskiner och personal samt tydlig kommunikation minskar incidenter. God ordning kring återvinning av borrvätska och hantering av borrkax höjer säkerheten. För trygg leverans med modern teknik och hög precision rekommenderas undermarksarbeten.se.
